AG-HMX100



CARACTERISTICAS

  • MIXER DE VIDEO / AUDIO SD / HD / 3D .

  • 8 ENTRADAS DE VIDEO ( compuesto / SDI / HDMI / DVI )

  • SALIDAS SD/HD SDI / DVI

  • SALIDAS DE PREVIO DVI / SDI MULTIVIEW

  • MANEJO SIMULTANEO ENTRE SALIDAS SD/SDI/DVI

  • PUERTO DE CONTROL RS232 PARA PROJECTORES

  • Entradas de GENLOCK / GPI



El AG-HMX100 es un mixer de produccion de calidad broadcast capaz de operar con señales HD-SD y tambien con la posibilidad de realizar una produccion completa en 3D . Posee 4 entradas SDI (HD-SD), 2 entradas compuestas analogicas , 1 entrada DVI y 2 entradas HDMI dando con esto multiples configuracioes de uso . Con respecto a las salidas de video , estas son del tipo SDI (1 Program out , 1 Preview out , Salida Auxiliar y Multiview , tambien posee salidas DVI ( 1 Program out , 1 Multiview ) . Las señales de audio pueden ser procesadas en forma directa por 4 entradas XLR o embebidas en lase ntradas SDI , DVI o HDMI . El AG-HMX100 puede manejar funciones de control de un proyector a treves del puerto RS'232 , tambien posee señales de TALLY que sumado a la entrada de GEN LOCK ofrece una funcionalidad de FULL SWICHER de produccion de calidad Broadcast .

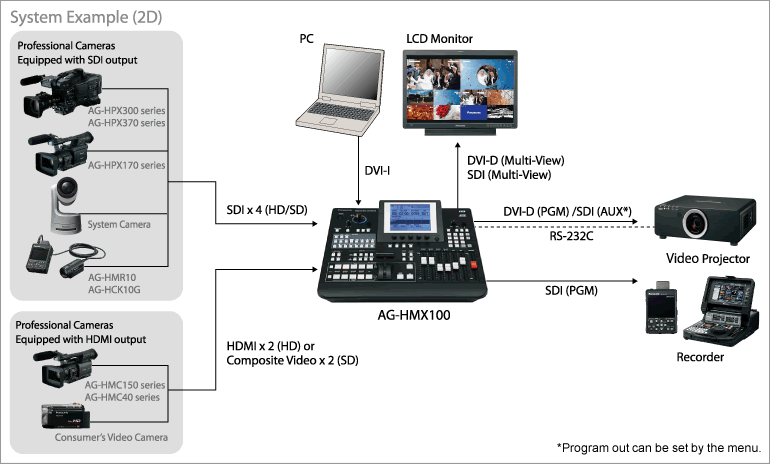

EJEMPLO DE CONFIGURACION PARA PRODUCCION 2D SD - HD
production systems
EJEMPLO DE USO EN PRODUCCIONES 3D
Switching specifications in 3D mode
Switching specifications in 3D mode
COMPATIBILIDAD DE FORMATOS

Video Input

Video Format

HD
(SDI/HDMI)

1080/59.94i

1080/50i

720/59.94p

720/50p

SD
(SDI/VIDEO)

480/59.94i

576/50i

PC
(DVI-I)

1080/60p1920 x 1080 (60Hz)

1080/50p1920 x 1080 (50Hz)

SXGA1280 x 1024 (60Hz)

WXGA1280 x 768 (60Hz)

XGA1024 x 768 (60Hz)
